一、標準概況

標準編號：WB/T 1137-2023

標準名稱：《輕型穿梭式貨架》點擊查看標準全文

發布時間：2023年7月7日

實施時間：2023年8月1日

二、標準制定背景

穿梭車貨架最早廣泛適用于歐、美等國的大型物流倉庫，世界著名的物流倉儲企業均采用穿梭車貨架來最大程度地提高倉庫存儲量。近年隨著土地資源的稀缺，各類穿梭車貨架作為密集型貨架存儲方式受到青睞，被廣泛應用到各種大型倉庫和自動化立體倉庫中。國內目前使用的穿梭車貨架，根據所處理貨物單元的不同，可以分為以托盤為單元載具的單元托盤儲存類穿梭車貨架和以料箱、盒、桶等為單元器具的輕型穿梭車貨架兩大類，《單元托盤儲存式穿梭車貨架》系統已有標準發布，相應的以料箱、盒、桶等為儲存單元的輕型穿梭車貨架即《輕型穿梭式貨架》系統標準的制定，使穿梭車貨架系統標準體系更加系統完善，以滿足消費者、設計方、生產方、檢測機構等各方對不同類型存儲貨物單元的密集型存儲方式都有標準可依。

三、標準主要內容

1.標準范圍

本文件規定了輕型穿梭式貨架的分類及組成、材料、要求、試驗方法、檢驗規則、安裝與驗收、包裝、運輸和貯存。

本文件適用于輕型穿梭式貨架的設計、生產、安裝與驗收。

2.分類及組成

輕型穿梭式貨架按穿梭車行走方式分為：水平二向穿梭式貨架、水平四向穿梭式貨架、垂直二向穿梭式貨架。并詳細描述了各類型輕型穿梭式貨架的結構組成。

3.材料

規定了輕型穿梭式貨架的主要承載構件的鋼材、冷彎成型鋼構件、連接螺栓應符合GB 50017-2017、GB/T 6725、GB/T 3098.1-2010中的相關要求。

4.要求

(1)外觀

規定了貨架表面、焊縫表面和貨架的所有零部件的要求。參考了WB/T 1077-2018中6.1的相應規定，條款要求適用于所有組裝式貨架。

(2)結構及輔助裝置

結構：規定了貨架立柱片、橫梁、軌道梁、貨架層高、貨架與上層軌道梁的間隙的要求，并提出貨架應安裝垂直拉桿和水平拉桿和采用可調式地腳。要求參考了WB/T 1074-2018、WB/T 1044-2012中的相關規定，適用于所有組裝式貨架。其中，“貨物與上層軌道梁的安全間距宜大于等于50mm”，50mm數值的確定，是依據穿梭車工作時舉升高度（50mm）、換向時所需的升降空間距離制定。

輔助裝置：規定了穿梭車通道的保護裝置、貨架四周的安全裝置、貨架設備維修層、穿梭車充電樁的要求。本條款主要參考了GB/T 33454-2016《倉儲貨架使用規范》中4.10的相應規定?！柏浖茏缘孛嫫鹈块g隔2～3m高度宜設置設備維修層”是綜合考慮了維修人員身高，方便行走，又便于進行維修工作等因素，同時根據穿梭車貨架配合穿梭車工作特點，必須具備充電樁設置的產品特性提出了“穿梭車充電樁宜設置于方便接電、維護查勘的位置”的要求。

(3)涂層

涂層厚度應符合JB/T 11270-2011、GB/T 15675-2020、GB/T 2518-2019中的相關規定，涂層附著力應不低于GB/T 9286-2021中的相關規定，噴塑涂膜硬度應不低于GB/T 6739-2022中的相關規定，鍍鋅層表面質量應不低于GB/T 15675-2020和GB/T 2518-2019中的相關規定。

(4)貨架主要構件精度

立柱片的組裝精度、立柱的精度應符合JB/T 11270—2011中4.3.10中的要求，軌道的精度要求參考了JB/T 11270—2011中4.3.10.3中對橫梁的精度要求。

(5)性能

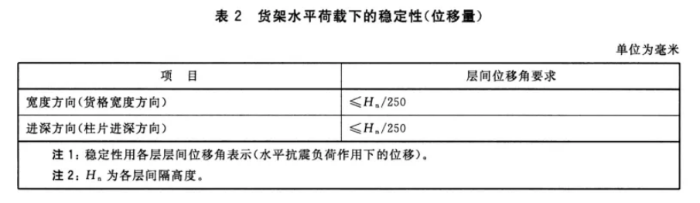

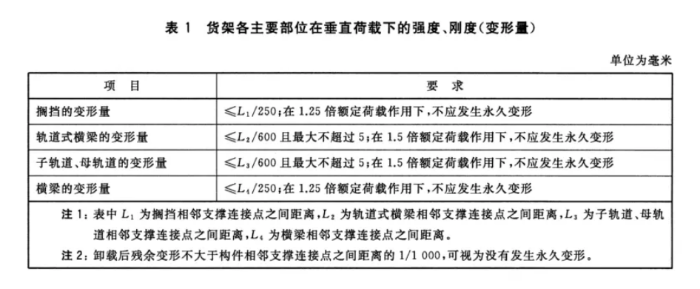

規定了輕型穿梭式貨架各主要部位在垂直荷載下的強度、剛度（變形量）、水平荷載下的穩定性（位移量）要求。主要參考了歐洲標準FEM 10.2.02《托盤式貨架設計規范》、FEM 10.2.06《擱板式貨架設計規范》和我國標準WB/T 1116-2021《閣樓式貨架》中的相關指標，同時也結合了試驗驗證結果綜合給出。

5.試驗方法

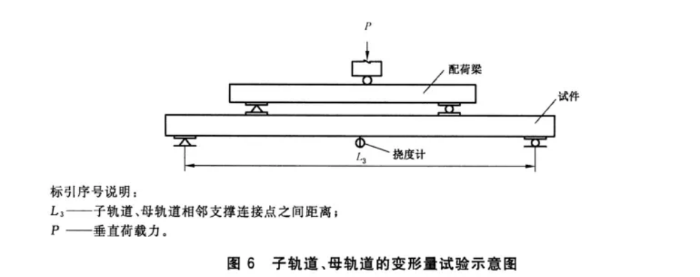

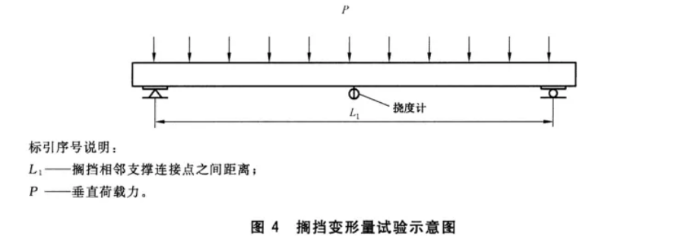

規定了輕型穿梭式貨架的外觀、結構及輔助裝置、涂層、貨架主要構件精度、性能的試驗方法，主要參考了WB/T 1074-2018《重力式貨架》、WB/T 1075-2018《懸臂式貨架》、WB/T 1116-2021《閣樓式貨架》等貨架類產品標準中的相關要求。

6.檢驗規則

輕型穿梭式貨架的檢驗分為出廠檢驗和型式檢驗，分別詳細規定了出廠檢驗和型式檢驗的要求。

7.安裝與驗收

規定了輕型穿梭式貨架的安裝與驗收要求。

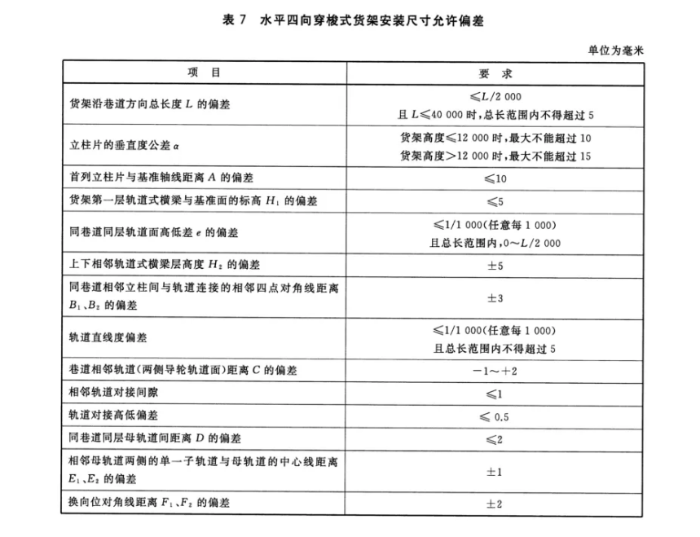

在安裝要求方面，分別給出了水平二向穿梭式貨架、水平四向穿梭式貨架、垂直二向穿梭式貨架的安裝尺寸及允許偏差要求。

在驗收要求方面，給出了驗收合格的要求，并提出安裝驗收后的貨架應在貨架的醒目位置，粘貼清晰和永久性的標識，同時給出了標識應包含的內容。

8.包裝運輸和貯存

按照產品特點，規定了貨架及主要構件的包裝、運輸、貯存的要求。

四、標準實施的意義

依據WB/T 1137-2023《輕型穿梭式貨架》，貨架生產企業可選擇貨架各部件最經濟適用的鋼材，在保證貨架結構符合安全要求的同時，避免由于選材過于保守而導致的用料成本較高的問題，間接為企業帶來一定的經濟效益。貨架使用企業可更加清晰的識別和選擇符合標準的輕型穿梭式貨架產品，提升倉儲作業的安全性和可靠性。

標準的實施，將推動輕型穿梭式貨架在倉儲行業的應用，有助于提升倉儲空間利用率和倉儲作用效率，提高倉儲管理水平。
